اتصالات رده 40 ضخامت دیواره لوله مانیسمان می باشد. رده 40 مقیاس استانداردی است که برای لوله های مانیسمان تعیین می شوند. ضخامت دیواره مختلف لوله ها با مقیاس های مختلفی نشان داده می شود.
مثلا رده 10، 40، 80 و 160 ضخامت های مختلف دیواره لوله های مانیسمان می باشد که رده آنها با این اعداد مشخص می شود. استفاده از اتصالات رده 40 در ساختمان سازی مرسوم تر است. در صورت نیاز به لوله های قوی از اتصالات رده بالاتر یعنی رده 80 استفاده می شود. پس رده لوله مانیسمان شیوه اندازه گیری است که با علامت اختصاری SCH نشان داده می شود و به استاندارد ها اشاره دارد. در ادامه این مقاله به اتصالات رده بنکن خواهیم پرداخت.
اتصالات رده 40 بنکن برای روند ادامه لوله کشی استفاده می شود. این اتصالات از جمله اتصالاتی است که آلیاژ ساخت آن کربن استیل است. که در ساخت آن از هیچ درز جوشی استفاده نشده است. این اتصالات که معروف با اتصالات مانیسمان است درزی در بدنه ندارد.
این اتصالات از ضخامت دیواره ای مناسبی برخوردار است.
لوله ها وظیفه انتقال مواد را دارند پس در زمانی که وظیفه لوله انتقال مواد با فشار بالا باشد، از لولوه ای با ضخامت بالا باید استفاده کرد. همانطور که گفته شد ضخامت لوله ها در قالب رده نشان داده می شود. برای تعیین رده از فرمول مشخصی تبعیت می شود. برای توصیف اندازه لوله مانیسمان از رده لوله استفاده می شود که منظور ضخامت دیواره لوله می باشد که با اعداد نشان داده می شود.
بنکن چیست؟
بنکن برندی تجاری است که لوله و اتصالات را تولید می کند. این شرکت تجاری برای کشور ژاپن بوده و از سال 1947 تاکنون در زمینه ساخت لوله و اتصالات فعالیت داشته است. اتصالات BENKAN در سیستم لوله کشی های صنعتی استفاده می شود.
کاربردهای این اتصالات در انحراف مسیر، انشعاب گیری، تغییر سایز لوله و … می باشند. این برند از معدود شرکت های تولید کننده است که از استیل کربن برای ساخت اتصالات استفاده می کند. همچنین روش ساخت آن بدون درز جوش می باشد.اتصالات بدون درز جوشی همان اتصالات مانیسمان می باشد. نکته مهم در خصوص این شرکت تولید کننده لوله و اتصالات این است که اتصالات را به لحاظ جنس و وزن و ضخامت هماهنگ با لوله ها تولید می کنند.
استانداردهای اتصالات بنکن
اینکه لوله و اتصالات چه استانداردی داشته باشند بسیار مهم است .زیرا در هر پروژه ای تیم فنی باید بر اساس شرایط موجود از اتصالات مورد نیاز استفاده کند .مثلا برای عبور آب با فشار و دمای بالا نباید از اتصالات دنده ای استفاده کرد و باید از اتصالاتی که از کربن استیل ساخته شده اند مانند اتصالات بنکن استفاده کرد و یا برای پروژههای دیگر باید از لوله و اتصالات استنلس استیل استفاده شود.
زانویی مانیسمان بنکن: برای تغییر جهت لوله کشی 45 درجه یا 90 درجه باید از این زانویی استفاده بشود.
سه راهی مانیسمان Benkan: برای اتصال لولههای فلزی و مانیسمان لازم است از سه راهی اتصالات بنکن استفاده شود.که به دوسته سه راهی تبدیلی و مستقیم موجود می باشد.
تبدیل مانیسمان بنکن: برای انجام تغییر سایز لولههای مانیسمان از این تبدیل استفاده میشود.
کپ مانیسمان Benkan: برای بستن انتهای مسیر خط لوله کشی لازم است از کپ مانیسمان استفاده کرد.
انواع اتصالات رده 40 بنکن

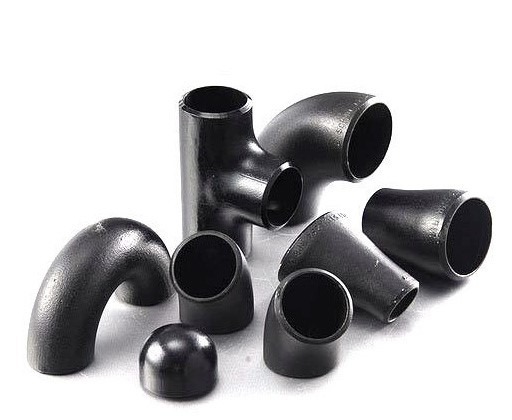

اتصالات رده 40 بنکن دارای انواع مختلفی است که عبارتند از ؛
زانو جوشی 90 درجه؛ متریال ساخت این اتصالات از کربن استیل است که برای تغییر مشیر لوله ها و تغییر شعاع و زاویه لول استفاده می شود. کاربرد مصرفی آن در گاز، آتش نشانی ، موتورخانه و بخار می باشد. زانو جوشی 45 درجه؛ یکی از پرکاربردترین اتصالات که در سیستم لوله کشی گاز و آتش نشانی در ساختمان محسوب می شود. این نوع از اتصالات در تغییر مسیر لوله ها و تغییر شعاع مسیر لوله کشی مورد استفاده قرار می گیرد.
سه راهی جوشی تبدیلی
سه راهی مانیسمان جوشی
تبدیل مانیسمان جوشی
تبدیل غیر هم مرکز یا کج
کپ مانیسمان جوشی
