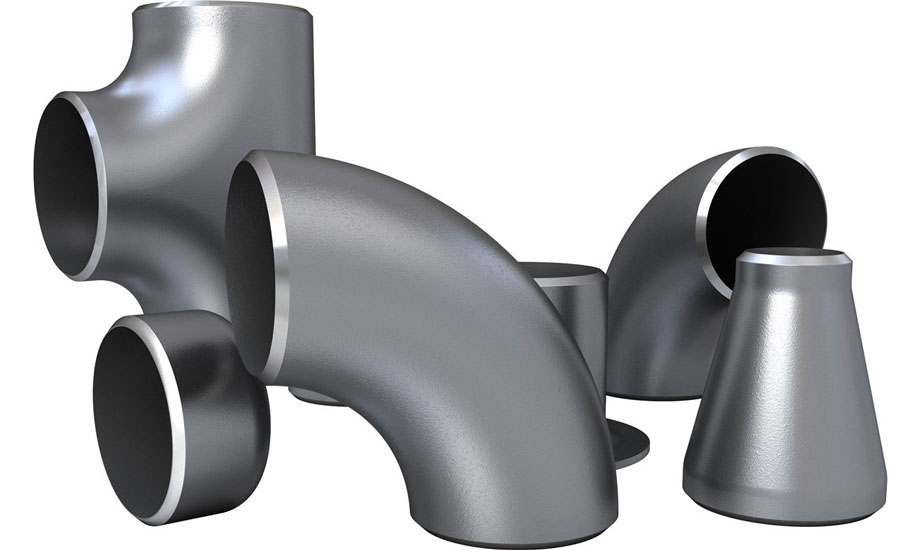

لوله و اتصالات جوشی ۴۰ چیست؟
لوله و اتصالات جوشی ۴۰ یکی از پرکاربردترین تجهیزات در صنعت پایپینگ هستند که در پروژههای نفت، گاز، پتروشیمی، نیروگاهی و ساختمانسازی کاربرد فراوان دارند. در این مقاله، به بررسی ویژگیها، کاربردها، استانداردها، مزایا و نکات مهم در خرید این نوع اتصالات میپردازیم تا با دیدی کامل بتوانید بهترین انتخاب را داشته باشید.
به طور کلی اتصالات به شیوه های مختلفی قابلیت وصل شدن به سیستم لوله کشی را دارند که از پر کاربردترین آن ها می توان به اتصالات جوشی رده ۴۰ و اتصالات رزوه ای اشاره کرد. اتصالات جوشی خود به دو دسته اتصالات لب جوش (Butt Weld) و ساکت ولد (Socket Weld) تقسیم می شوند. در اتصالات لب جوش، انتهای اتصالات برای جوشکاری پخ زده می شود و شکل آن باتوجه به میزان ضخامت آن ها متفاوت خواهد بود.
خرید لوله و اتصالات جوشی ۴۰ دسته ای از پر مصرف ترین اتصالات جوشی است که در انواع مختلفی وجود دارد. این اتصالات با توجه به شیوه تولید می توانند بدون درز (مانیسمان) یا درز دار باشند. ضمناً اتصالات جوشی در رده های مختلفی وجود دارند. اتصالات جوشی بدون درز معمولا در رده های ۲۰، ۴۰ و ۸۰ به فروش می رسند اما در رده ۱۶۰ نیز امکان تولید وجود دارد. از این بین اتصالات جوشی رده ی ۴۰ بسیار در تاسیسات کاربردی هستند.
پرکاربردترین اتصالات جوشی رده ۴۰
همان طور که در بخش قبل اشاره کردیم عمده لوله و اتصالات جوشی ۴۰ انواع مختلفی دارند اما تعدادی از آن ها بسیار کاربردی بوده و در اکثر صنایع که با لوله کشی در ارتباط هستند، استفاده می شوند. در ادامه لیستی از این اتصالات پر کاربرد جوشی رده ۴۰ آمده است:
- سهراهی: سه راهی هم اندازه و سه راهی کاهنده
- تبدیلها: تبدیل کاهنده هممرکز و تبدیل کاهنده غیرهم مرکز، تبدیل هم مرکز و تبدیل کج
- انواع زانویی و درپوش: زانو ۴۵ درجه، زانو ۹۰ درجه (LR)، درپوش (Cap)، زانو ۹۰ درجه (SR)و زانو ۱۸۰ درجه (SR)
کاربرد اتصالات جوشی رده ی ۴۰
قیمت لوله و اتصالات جوشی ۴۰ در صنایع مختلف مانند صنایع آب ، بخار ، گاز ، هوا و در کل در تمامی صنایعی که در آن ها لوله کشی وجود داشته باشد، مورد استفاده قرار می گیرد. به طور خاص از اتصالات جوشی رده ی ۴۰ میتوان جهت اتصالات در خطوط لوله کشی گاز در خانه های مسکونی و شرکتهای صنعتی مانند صنایع نفت و گاز و پتروشیمی استفاده کرد.
مزایای اتصالات جوشی رده ۴۰
- تحمل فشار متوسط: این اتصالات برای سیستمهایی با فشار متوسط گزینهای ایدهآل هستند.
- جوشکاری دائم و بدون نشتی: عدم استفاده از رزوه یا فلنج باعث میشود که سیستم لولهکشی کاملاً آببند باشد.
- دوام بالا: متریال مورد استفاده در این اتصالات معمولاً در برابر سایش و خوردگی مقاوم است.
- قابل استفاده در شرایط سخت: در محیطهای دارای ارتعاش، دمای بالا یا مواد خورنده، عملکرد مناسبی دارند.
- سازگار با استانداردهای بینالمللی: این اتصالات مطابق با استانداردهای ASME B16.۹ و ASTM تولید میشوند.
استانداردهای تولید اتصالات جوشی رده ۴۰
برای اطمینان از کیفیت، اتصالات جوشی باید مطابق با استانداردهای زیر تولید شوند:
- ASME B16.9: استاندارد ابعادی اتصالات فولادی
- ASTM A234 WPB: برای فولاد کربنی در دمای بالا
- ASTM A403: برای اتصالات استنلس استیل (۳۰۴ یا ۳۱۶)
جنس متریال در اتصالات رده ۴۰
بسته به شرایط پروژه، اتصالات جوشی رده ۴۰ از متریالهای مختلفی تولید میشوند: فروش لوله و اتصالات جوشی ۴۰
- فولاد کربنی (Carbon Steel): رایج و اقتصادی
- استنلس استیل (Stainless Steel): مقاوم در برابر خوردگی
- آلیاژهای خاص: برای محیطهای اسیدی، دریایی یا دمای بسیار بالا
